一、概述

松江HJ-9701防火門監控器（以下簡稱監控器）是我公司最新研制開發，面向民 用和工業雙重領域的新一代消防產品，具有高智能、小型化、多功能、高可靠 性等特點。該監控器是在跟蹤消防監測技術的最新發展方向，并結合我公司多 年來在工業領域及民用建筑中應用電壓監測產品所積累下的大量寶貴經驗的基 礎上研制成功的。 監控器是一款用于顯示并控制防火門打開、關閉狀態的控制設備，同時也是 消防控制中心或火災自動報警系統連接電動閉門器、電磁門吸、電磁釋放器、門 磁開關等裝置的消防設備。監控器采用模塊化組板技術，優化了人機接口界面， 同時具有一定的控制功能，使整個系統易于安裝、調試及維護。滿足中華人民共 和國 標準 GB 29364-2012《防火門監控器》的具體要求。

二、工作原理

監控器通過連接在監控器上的防火門監控模塊監視防火門的狀態，對處于非 正常狀態的防火門給出報警提示，并告知消防控制中心的消防報警控制器，起到 安全防患作用。 當監控器接收到消防報警控制器的火警信號，聯動防火門監控模塊，控制防 火門的開閉狀態，有效地控制火情蔓延，提前指示人群疏散。

三、監控器系統配置

監控器與防火門模塊之間采用總線（S+、S-）連接，建議電源線采用導線截 面積≥2.5mm 2（線徑 1.8mm 以上），信號總線導線截面積≥1.5mm 2（線徑 1.4mm 以上）。如現場存在強干擾，應使用屏蔽雙絞線，屏蔽層需良好接地。 監控器配接本公司自行研發的 HJ-9502 輸入模塊、HJ-9507 防火門模塊、 FF-MC02D 一體式門礠開關、FF-MC02S 一體式門礠開關組成防火門監控系統共同使用。

四、主要技術指標

1.防火門監控器：

1.1 執行標準：GB 29364-2012《防火門監控器》；

1.2 供電方式：主電：AC 220V（-15%～+10%），50Hz；

備電：DC 24V，24Ah 二節；

1.3 消耗功率：≤5W；

1.4 輸出電源：DC 24V；

1.5 系統配置：更大 4 回路，每個回路最多 200 點；

1.6 通信方式：2 總線；

1.7 安裝方式：拼裝；

1.8 使用環境：溫度：0～+40℃，濕度< 95％，無凝露；

1.9 連接設備：HJ-9502 輸入模塊、HJ-9507 防火門模塊。

2.HJ-9502 輸入模塊

2.1 工作電壓：DC 24V；

2.2 更大 功耗：1.5W；

2.2 通信方式：2 總線；

2.3 輸入方式：無源；

2.4 配接設備類型：防火門電磁釋放（電動）閉門器。

3.HJ-9507 防火門模塊

3.1 工作電壓：DC 24V；

3.2 更大 功耗：10W；

3.3 信號總線：2 總線；

3.4 控制方式：常開、常閉可選；

3.5 監控設備類型：防火門門磁開關。

4.FF-MS02D、FF-MC02S 一體式門磁開關

4.1 工作電壓：DC 24V；

4.2 更大 功耗：1W；

4.3 信號總線：2 總線；

4.4 防火門監控模塊和防火門門磁開關合為一體。

五、基本功能

1．具有防火門開、閉和故障狀態顯示功能

監控器通過防火門監控模塊的反饋信息，判斷防火門的打開、關閉狀態，結

合防火門的定義屬性判斷門故障狀態。

2．具有防火門開、閉狀態控制功能

監控器通過防火門監控模塊向電動閉門器發出控制指令，使對應的防火門關

閉。

3．聯動控制功能

監控器能與火災報警控制器聯網，在接收到火災報警控制器的火警信號后，

監控器記錄火警信息，根據預先設定的邏輯關系，通過防火門監控模塊向電動閉

門器發出控制指令，使對應的防火門關閉。

4.具有電源管理功能

監控器自身帶有備電，主、備電源能無間隙自動切換，能給備電充電并有備

電保護功能。

5.存儲功能

監控器可記錄故障信息、聯動信息，防火門狀態信息，火警信息，變更信息、

運行信息。每種最多可存儲 10000 條。

6.鎖鍵功能

管理人員可對監控器進行按鍵鎖定，鎖鍵后操作面板上的按鍵除‘消音’鍵

外，將全部鎖定，鎖鍵后鎖鍵指示燈點亮。

7.自檢功能

對面板上所有的功能指示燈、LED 液晶屏、音響器件進行自檢。

8.操作分級功能

監控器設有二個操作級別，分別為：查看級別、管理級別。‘消音’鍵任何

級別都可操作。

查看級別只能查看系統參數、當前故障信息等數據；管理級別除了有查看級

別的功能外，還有能設置監控器的系統參數，查看歷史記錄等。

六、監控器說明

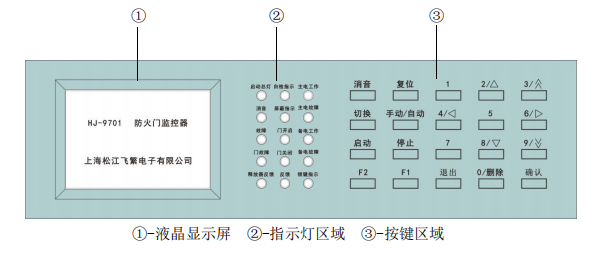

1.操作面板說明

1.1 LCD 液晶顯示屏：

顯示屏位于監控器的左上角，做為人機對話的窗口，能實時顯示監控系統的

各種狀態，并進行監控器設置、歷史狀態查看等操作使用。

1.2 監控器指示燈：

1）啟動總燈（紅色）：?jiǎn)?dòng)防火門模塊時，指示燈點亮；

2）消音（綠色）：進行消音操作時，指示燈點亮；

3）自檢指示（黃色）：正在進行系統自檢操作；

4）屏蔽指示（黃色）：屬性設置中內在屏蔽點；

5）故障（黃色）：故障總燈，整個系統內存在故障時點亮；

6）門故障（黃色）：防火門處于故障狀態；

7）門開啟(綠色)：常閉門打開，指示燈點亮；

8）門關閉(綠色)：常開門關閉，指示燈點亮；

9）釋放器反饋(綠色)：接收到釋放器反饋信號時，指示燈點亮；

10）反饋(紅色)：接收到電動閉門器、門磁開關反饋信號時，指示燈點亮；

11）鎖鍵（綠色）：按鍵鎖定，除‘消音’鍵，其它按鍵全部鎖定。

1.3 監控器按鍵：

1）消音：消除監控器正在發生的故障聲響；

2）切換：在進行設備描述設置時使用，用于選擇輸入數字是區位碼還是字 符；在屬性設置選擇是否為門；在邏輯編程選擇執行源點或區；

3）啟動：?jiǎn)吸c(diǎn)手動啟動防火門開啟；

4）復位：對監控器進行系統復位；

5）手動/自動：切換手、自動狀態；

6）退出：返回上一級菜單，如本級菜單設置有變動，退出時系統會詢問是 否保存，沒有則直接退出；

7）確認：需要編程或者查看狀態時按下此鍵后，輸入修改密碼‘4321’， 進入編程主菜單，輸入查看密碼‘1234’，進入查看主菜單；確認鍵的功能是按 下此鍵后，能夠確認各種編程菜單中，保存所修改的內容；

8）數字鍵：與方向鍵、刪除鍵復合使用，設置輸入時為數字鍵，非設置輸入時為方向鍵、刪除鍵。

9）F2 鍵：復制功能鍵，當需要在屬性設置復制類型、樓-層-區等信息時使用。

七、使用注意事項

1.使用前注意：

1.1 檢查電源線路是否松動、短路；

 1.2 檢查備用電源（蓄電池）接線是否正確；

 1.3 檢查機箱內端子配線是否按所附接線圖接線；

1.4 檢查機箱內電路板，連接線有無松動或脫落。

2.運行注意及故障處理

2.1 系統應根據實際工程情況配置防火門的數量；

2.2 為了確保在發生火災時能及時聯動，監控器應處于自動工作狀態；

2.3 當面板上的故障總燈點亮，并發出故障聲，表示系統發生故障，應根據 液晶屏顯示文字和指示燈指示，排除故障，如不能及時排除故障，需聯系技術人 員或維保單位及時解決故障；

2.4 發生火警時，液晶屏?xí)@示相應的防火門信息，此時值班人員必須訊速按照已制定的火災報警處理規范及時處理；

2.5 監控器運行當中，有發現冒煙、氣體異味、火花等異常情況，應立即切 斷電源，聯系技術人員或維保單位及時報修。

3.其它

3.1 停電時，監控器自動切換至備用電源（正常情況下維持 8 小時正常工作）， 并發出主電故障信息，值班人員須迅速按照已制定的處理規范，及時恢復供電；

3.2 需要移機時，須聯系技術人員或維保單位，制定詳細計劃，確保安全。

3.3 暫停使用時，須聯系技術人員或維保單位，檢查維護監控器，保證需使 用時可以正常開機使用。
